ONU配線図(音声告知のみ)

Q ONU(光終端機器)から各機器への配線の接続を確認したい

A 以下の接続図、確認ポイントを参考に接続してください

音声告知端末の配線を抜いてしまい正しい配線方法が分からない場合や、配線はされているものの、通信に問題がある場合等、以下を確認してください。

本ページ記載の内容は、戸建住宅、事業所で音声告知端末のみしている場合の説明です。

インターネット用ルーターのみ(音声告知端末は未接続)の場合は、下記リンク先のページに記載しています。


音声告知端末とインターネット用ルーターを併用している場合は、下記リンク先のページに記載しています。


※集合住宅にお住まいの方は、ONUの配線を確認頂く必要はございません。

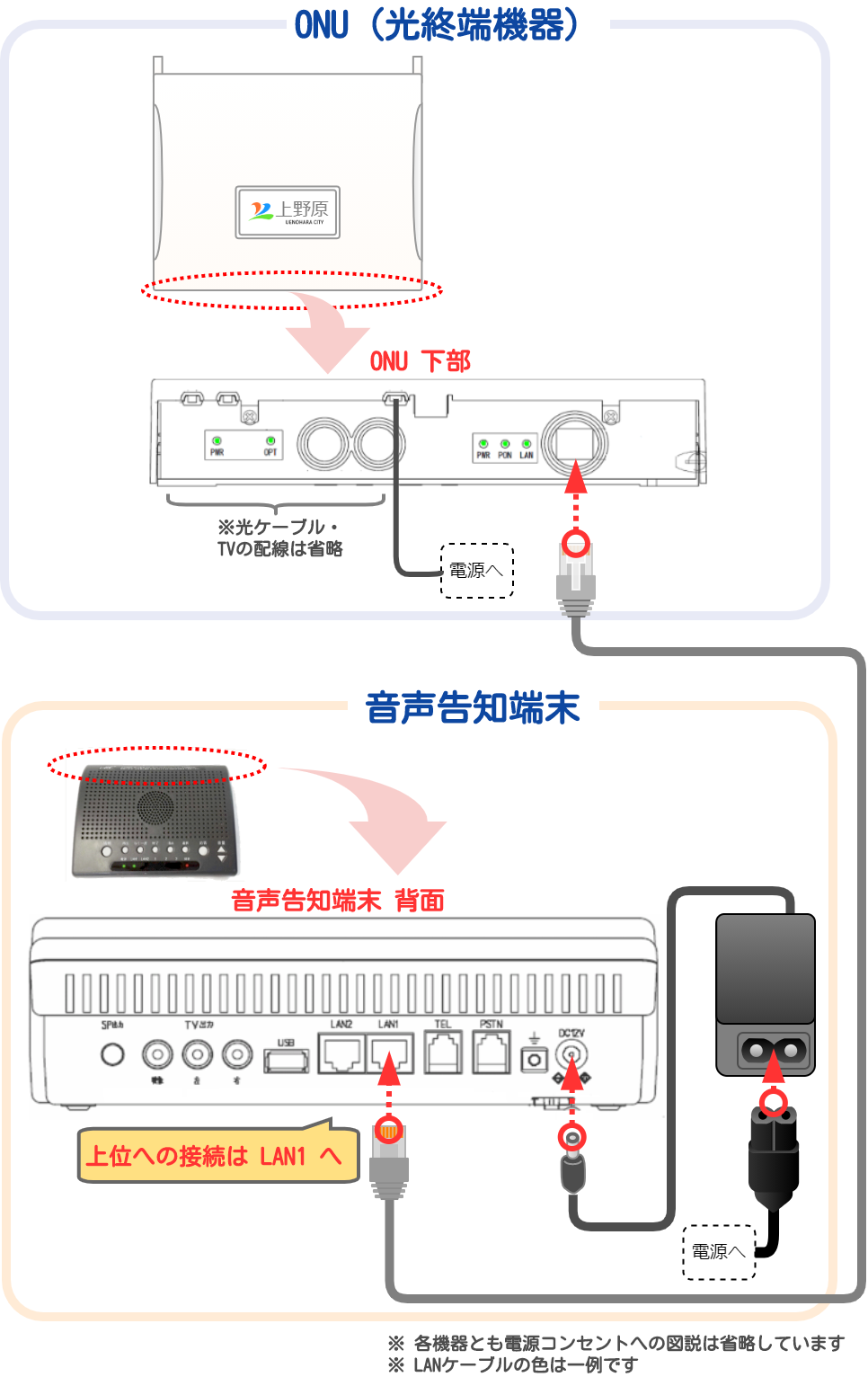

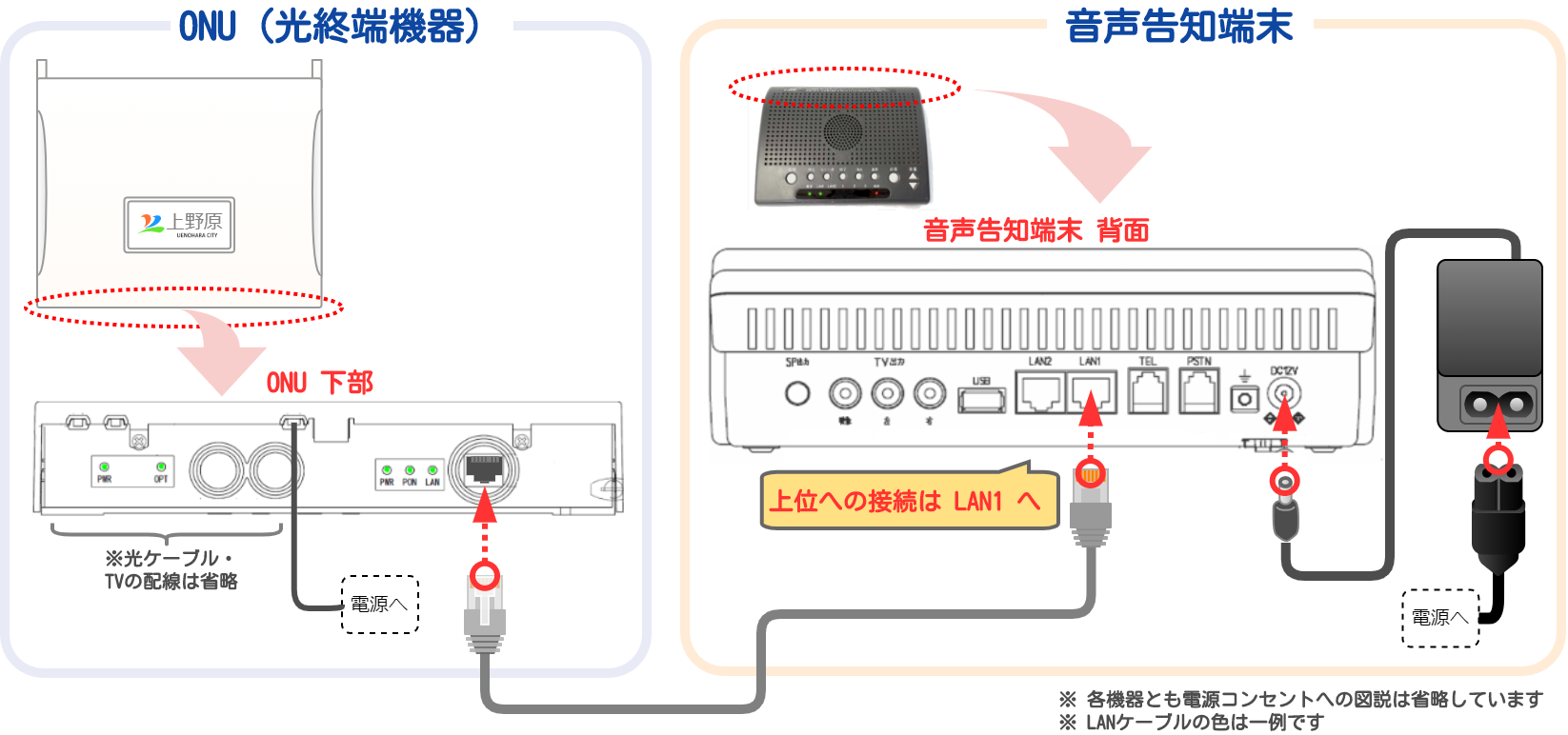

ONU 配線接続図

図をクリックすると拡大されます。

確認ポイント

ONU 確認ポイント

ONU(光終端機器)の下部にある黄緑色のLEDランプが 5つすべて点灯しているか?

LEDランプが5つ点灯していな場合、何らかの異常が考えられます。以下のリンクから詳細な切り分けを行ってください。


ONU異常確認手順

音声告知端末 確認ポイント

前面操作ボタン下のLEDの 「電源」、「LAN1」(左側2つ)が緑色で点灯しているか?

「電源」のLEDが点灯していない場合、音声告知端末の電源が抜けているか、音声告知端末の故障が考えられます。


「LAN1」が点灯していない場合、背面のLANケーブルの接続口(LAN1)に正しくケーブルが接続されていないか、対向側の機器(スイッチングハブ、もしくはONU)の電源が落ちている恐れがあります。


「LAN2」が点灯している場合、背面のLANケーブルの接続口(LAN2)にケーブルが接続されています。正しい接続口(LAN1)へ接続してください。

音声告知端末操作ボタンの一番右にある、三角の上下ボタンを押して、ボリュームを変更できるか?

ボリュームが小さくなりすぎて聞こえてない場合は、適度な音量にボリュームを調整してください。
