ONU配線図(NETのみ)

Q ONU(光終端機器)から各機器への配線の接続を確認したい

A 以下の接続図、確認ポイントを参考に接続してください

ルーターの配線を抜いてしまい正しい配線方法が分からない場合や、配線はされているものの、通信に問題がある場合等、以下を確認してください。

本ページ記載の内容は、戸建住宅、事業所でインターネット用ルーターのみ接続している場合(音声告知端末は未接続)の説明です。

音声告知端末のみ接続している場合(インターネット用ルーターは未接続)は、下記リンク先のページに記載しています。


音声告知端末とインターネット用ルーターを併用している場合は、下記リンク先のページに記載しています。


※集合住宅にお住まいの方は、ONUの配線を確認頂く必要はございません。

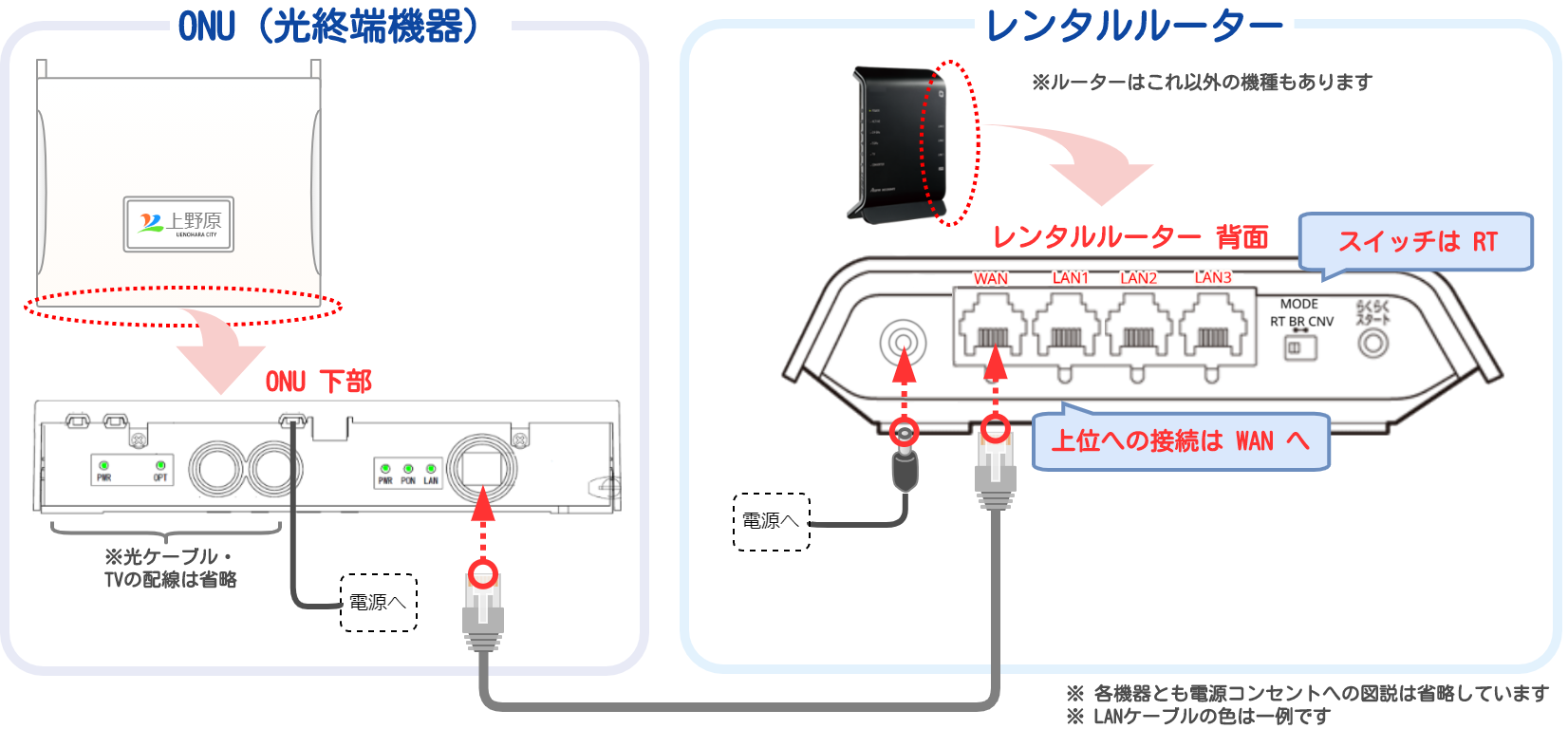

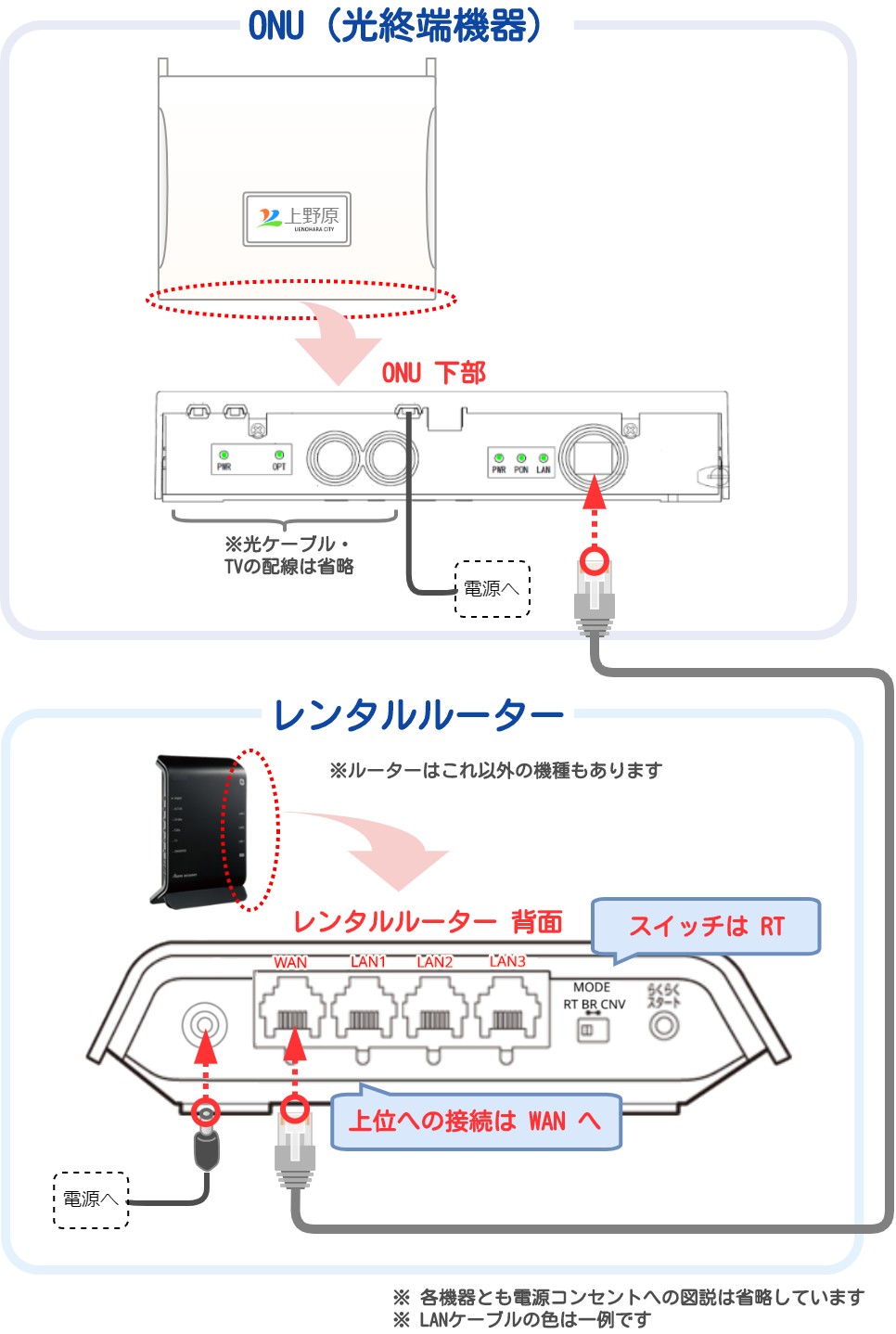

ONU 配線接続図

図をクリックすると拡大されます。

確認ポイント

ONU 確認ポイント

ONU(光終端機器)の下部にある黄緑色のLEDランプが 5つすべて点灯しているか?

LEDランプが5つ点灯していな場合、何らかの異常が考えられます。以下のリンクから詳細な切り分けを行ってください。


ONU異常確認手順

ルーター 確認ポイント

上位回線(ONU、もしくはスイッチングハブ)側のLANケーブルが 「WAN」 ポートへ刺されているか?
上位回線(ONU、もしくはスイッチングハブ)側のLANケーブルは「WAN」に刺されていないと正常に通信が行えません。
モード切り替えスイッチ(MODEと記載されたスライドスイッチ)は 「RT」になっているか?

モードが 「RT」以外の「BR」や「CNV」となっていと正常に通信が行えません。スライドスイッチは「RT」にします。
※一部、モード切り替えのスライドスイッチが無い機種もあります。



その他接続先機器の確認手順
